深井泵QJ系列不銹鋼深井泵外形尺寸圖

不銹鋼系列深井泵是引進國外泵業公司，制泵技術生產的，耐磨型電泵，動力部份配用目前，生產的水浸式不銹鋼潛水電機，對水質無污染，是當前國內外深井泵。選用不銹鋼外殼、軸芯、聯軸器、入水座和泵頭（或銅合金入水座、泵頭），抗耐磨復合高分子材料葉輪和不銹鋼導流殼，全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。特別適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式（或高層送水使用）。

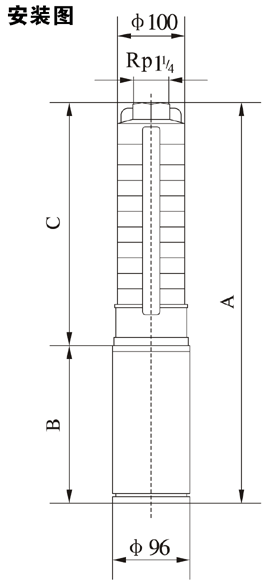

深井泵QJ系列1、不銹鋼深井泵外形尺寸圖

泵型號	尺寸(mm)			重量（kg）
泵型號	A	B	C	重量（kg）
QJ1-6	667	370	297	12
QJ1-9	730	370	360	13
QJ1-13	824	380	444	15
QJ1-17	928	400	528	17
QJ1-21	1052	440	612	19
QJ1-25	1136	440	696	20
QJ1-28	1229	470	759	23
QJ1-32	1313	470	843	24
QJ1-36	1397	470	927	25
QJ1-39	1500	510	990	29
QJ1-42	1563	510	1053	30
QJ1-46	1647	510	1137	31
QJ1-50	1731	510	1221	32

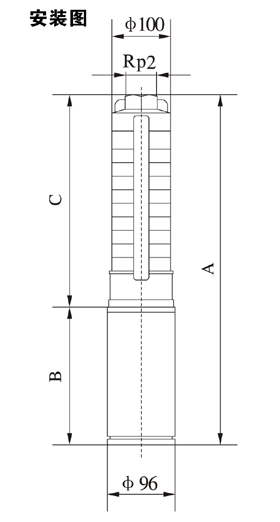

深井泵QJ系列3、不銹鋼深井泵外形尺寸圖

泵型號	尺寸(mm)			重量（kg）
泵型號	A	B	C	重量（kg）
QJ3-6	667	370	297	12
QJ3-9	740	380	360	13
QJ3-12	823	400	423	16
QJ3-15	926	440	486	18
QJ3-18	999	440	549	19
QJ3-22	1103	470	633	22
QJ3-27	1248	510	738	27
QJ3-32	1353	510	843	28
QJ3-38	1589	620	969	31
QJ3-43	1694	620	1074	32

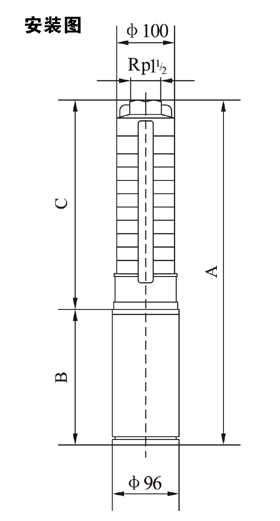

深井泵QJ系列5、不銹鋼深井泵外形尺寸圖

泵型號	尺寸(mm)			重量（kg）
泵型號	A	B	C	重量（kg）
QJ5-4	625	370	255	12
QJ5-6	677	380	297	13
QJ5-8	739	400	339	15
QJ5-12	863	440	423	17
QJ5-17	998	470	528	21
QJ5-21	1122	510	612	26
QJ5-25	1206	510	696	27
QJ5-29	1400	620	780	29
QJ5-33	1484	620	864	30
QJ5-38	1719	750	969	33
QJ5-43	1824	750	1074	35

深井泵QJ系列8、不銹鋼深井泵外形尺寸圖

泵型號	尺寸(mm)			重量（kg）
泵型號	A	B	C	重量（kg）
QJ8-5	853	400	453	16
QJ8-7	977	440	537	19
QJ8-10	1133	470	663	22
QJ8-12	1257	510	747	27
QJ8-15	1619	510	873	29
QJ8-18	1383	620	999	32
QJ8-21	1875	750	1125	35
QJ8-25	2043	750	1293	37
QJ8-30	2343	840	1503	43
QJ8-37	2637	840	1797	46
QJ8-44	3011	920	2091	55
QJ8-50	3263	920	2343	58

深井泵QJ系列12、不銹鋼深井泵外形尺寸圖

泵型號	尺寸(mm)			重量（kg）
泵型號	A	B	C	重量（kg）
QJ12-5	1005	470	535	21
QJ12-7	1175	510	665	26
QJ12-10	1480	620	860	30
QJ12-13	1805	750	1055	34
QJ12-15	2025	840	1185	38
QJ12-18	2220	840	1380	40
QJ12-21	2495	920	1575	47
QJ12-25	2755	920	1835	50

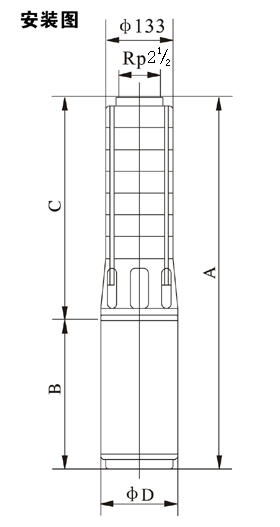

深井泵QJ系列17、不銹鋼深井泵外形尺寸圖

泵型號	尺寸(mm)				重量（kg）
泵型號	A	B	C	D	重量（kg）
QJ17-1	708	380	328	96	17
QJ17-2	828	440	388	96	21
QJ17-3	959	510	449	96	28
QJ17-4	1019	510	509	96	29
QJ17-5	1190	620	570	96	32
QJ17-6	1380	750	630	96/143	35/41
QJ17-7	1441	750	691	96/143	36/42
QJ17-8	1591	840	751	96/143	41/49
QJ17-9	1652	840	812	96/143	42/50
QJ17-10	1712	840	872	96/143	43/51
QJ17-11	1853	920	933	96/143	49/60
QJ17-12	1913	920	993	96/143	50/61
QJ17-13	1974	920	1054	96/143	51/62
QJ17-14	2000	870	1130	143	75
QJ17-15	2061	870	1191	143	76
QJ17-16	2121	870	1251	143	77
QJ17-17	2182	870	1312	143	78
QJ17-18	2292	920	1372	143	85
QJ17-19	2353	920	1433	143	86
QJ17-20	2413	920	1499	143	87
QJ17-21	2534	980	1554	143	95
QJ17-22	2594	980	1614	143	96
QJ17-23	2655	980	1675	143	98
QJ17-24	2715	980	1753	143	99
QJ17-25	2826	1030	1796	143	106
QJ17-26	2880	1030	1856	143	107

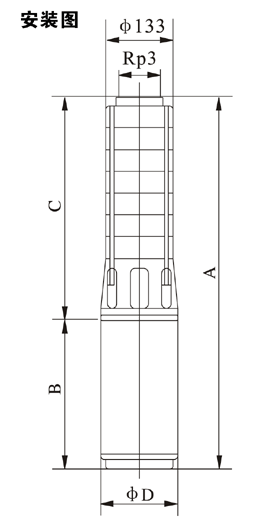

深井泵QJ系列30、不銹鋼深井泵外形尺寸圖

泵型號	尺寸(mm)				重量（kg）
泵型號	A	B	C	D	重量（kg）
QJ30-1	802	440	362	96	20
QJ30-2	968	510	458	96	28
QJ30-3	1174	620	554	96	31
QJ30-4	1400	750	650	96/143	35/41
QJ30-5	1586	840	746	96/143	40/48
QJ30-6	1682	840	842	96/143	42/50
QJ30-7	1858	920	938	96/143	49/60
QJ30-8	1954	920	1034	96/143	51/61
QJ30-9	2016	870	1146	143	75
QJ30-10	2112	870	1242	143	77
QJ30-11	2208	870	1338	143	79
QJ30-12	2354	920	1434	143	85
QJ30-13	2450	920	1530	143	87
QJ30-14	2606	980	1626	143	96
QJ30-15	2702	980	1722	143	98
QJ30-16	2848	1030	1818	143	106
QJ30-17	2944	1030	1914	143	108
QJ30-18	2100	1090	2010	143	117
QJ30-19	3196	1090	2106	143	119
QJ30-20	3292	1090	2202	143	120
QJ30-21	3388	1090	2298	143	122
QJ30-22	3554	1160	2349	143	138
QJ30-23	3650	1160	2490	143	140
QJ30-24	3746	1160	2586	143	142
QJ30-25	3842	1160	2682	143	144

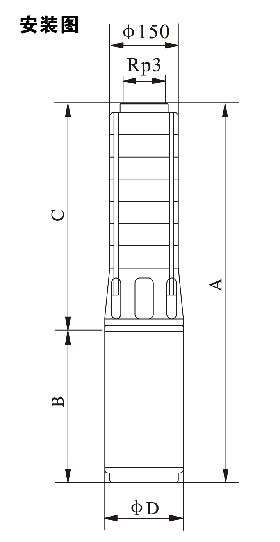

深井泵QJ系列42、不銹鋼深井泵外形尺寸圖

泵型號	尺寸(mm)				重量（kg）
泵型號	A	B	C	D	重量（kg）
QJ42-1	888	510	378	96	29
QJ42-2	1111	620	491	96	33
QJ42-3	1444	840	604	96/143	40/48
QJ42-4	1637	920	717	96/143	47/58
QJ42-5	1750	920	830	96/143	49/60
QJ42-6	1892	870	959	96/143	73
QJ42-7	1992	920	1072	96/143	80
QJ42-8	2165	980	1185	143	89
QJ42-9	2328	1030	1298	143	97
QJ42-10	2441	1030	1411	143	100
QJ42-11	2614	1090	1524	143	109
QJ42-12	2727	1090	1637	143	111
QJ42-13	2910	1160	1750	143	127
QJ42-14	3023	1160	1863	143	129
QJ42-15	3136	1160	1976	143	131
QJ42-16	3319	1230	2089	143	145
QJ42-17	3432	1230	2202	143	147
QJ42-18	3645	1330	2315	143	162
QJ42-19	3758	1330	2428	143	164
QJ42-20	3871	1330	2541	143	167
QJ42-21	4220	1570	2654	143	192
QJ42-22	4337	1570	2767	143	194

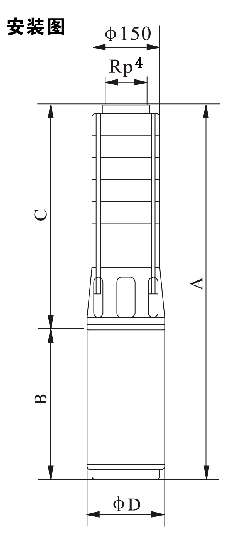

深井泵QJ系列60、不銹鋼深井泵外形尺寸圖

泵型號	尺寸(mm)				重量（kg）
泵型號	A	B	C	D	重量（kg）
QJ60-1	878	510	368	96	30
QJ60-2-2	1101	620	481	96	33
QJ60-2	1231	750	481	96/143	35/41
QJ60-3	1434	840	594	96/143	41/49
QJ60-4	1627	920	707	96/143	48/59
QJ60-5	1690	870	820	96/143	72
QJ60-6	1869	920	949	96/143	78
QJ60-7	2042	980	1062	143	87
QJ60-8-2	2155	980	1175	143	88
QJ60-8	2205	1030	1175	143	96
QJ60-9-2	2318	1030	1288	143	97
QJ60-9	2378	1090	1288	143	105
QJ60-10	2491	1090	1401	143	107
QJ60-11	2674	1160	1514	143	123
QJ60-12	2787	1160	1627	143	125
QJ60-13	2900	1160	1740	143	127
QJ60-14	3083	1230	1853	143	141
QJ60-15	3196	1230	1966	143	143
QJ60-16	3409	1330	2079	143	158
QJ60-17	3522	1330	2192	143	160
QJ60-18	3635	1330	2305	143	162
QJ60-19	3988	1570	2418	143	188
QJ60-20	4101	1570	2531	143	190
QJ60-21	4214	1570	2644	143	191
