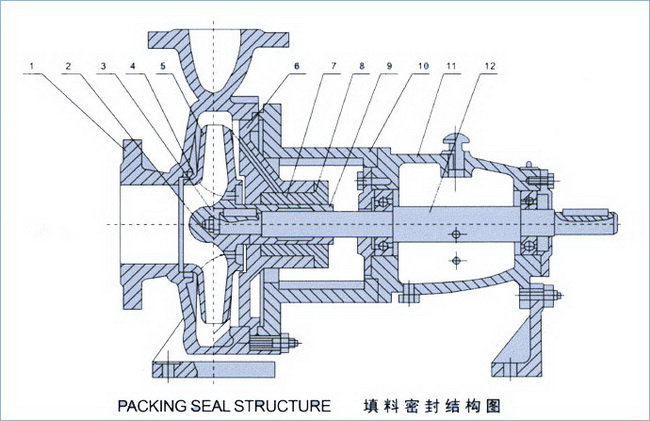

IH型化工泵|結構圖說明IH型化工泵結構圖1、泵體2、葉輪螺母3、止動墊圈4、密封環5、葉輪6、泵蓋7、填料8、填料壓蓋9、軸套10、中間托架11、懸架12、泵軸

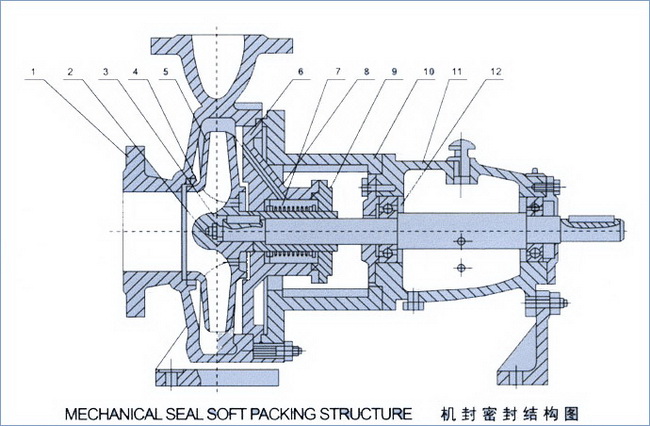

 IH型化工泵結構圖1、泵體2、葉輪螺母3、止動墊圈4、密封環5、葉輪6、泵蓋7、機械密封8、填料壓蓋9、軸套10、中間托架11、懸架12、泵軸
